Dashboard "Infinity"

Estimated time to read: 2 minutes

L'écosystème Grafana est riche de plugins, ... Il existe de nombreux plugins disponibles sur le site de Grafana. Certains permettent d'ajouter des visiualisations panels, d'autre des datasources ou encore des applications Apps. Les Apps sont des plugins plus complexes qui permettent d'ajouter des fonctionnalités avancées à Grafana.

Tout comme pour la dashboard Grafana fournit une page web permettant de visualiser les plugins disponibles. Il est possible de filtrer par type de plugin (datasource, panel, app, ...).

La configuration est accessible par le menu Administration > Plugins and data > Plugins dans Grafana.

Il est possible d'installer des plugins directement depuis l'interface de Grafana ou en ligne de commande.

Celui de Infinity est l'un des plus complets car offrant de nombreux use cases :

• Datasources : JSON API, CSV, TSV, XML, GraphQL, HTML, Google Sheets and HTTP/REST API, RSS/ATOM
• Transformations des données avec UQL/GROQ
• Diverses méthodes d'authentification :
• Basic authentication
• API key authentication
• OAuth2 client credentials / JWT authentication
• AWS/Azure/GCP authentication

📖 Man yesoreyeram-infinity-datasource

La documentation est disponible sur le site de Grafana.

Installation

Il faut tout d'abord installer le plugin. Pour cela, aller dans Connections > Add new connection et rechercher infinity

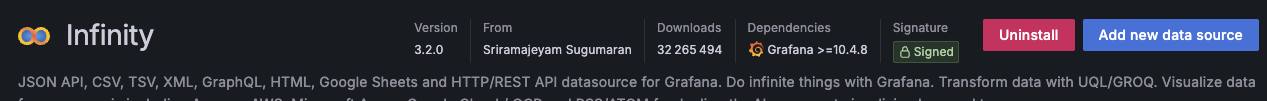

Puis installer le plugin. Une fois installé, vous pouvez ajouter une nouvelle DataSource:

Le plugin dispose de nombreuses possibilités de configuration.

Configuration d'une API

Dans notre cas, on va configurer la connexion à une API HTTP car dans la vraie vie, il est fort possible que l'on ait pas accès directement à la BDD comme nous l'avons fait dans les premières étapes du lab.

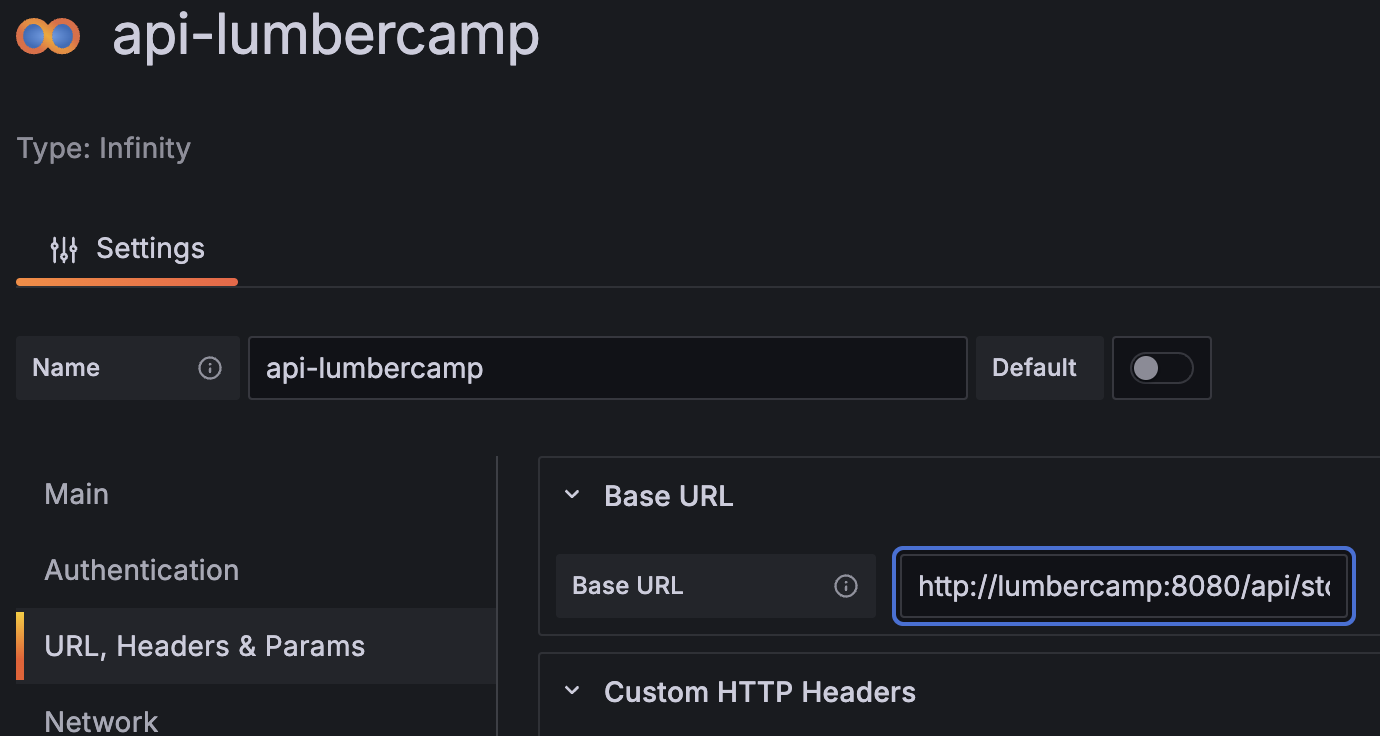

On configure donc la connexion à l'API stock de notre service lumbercamp:

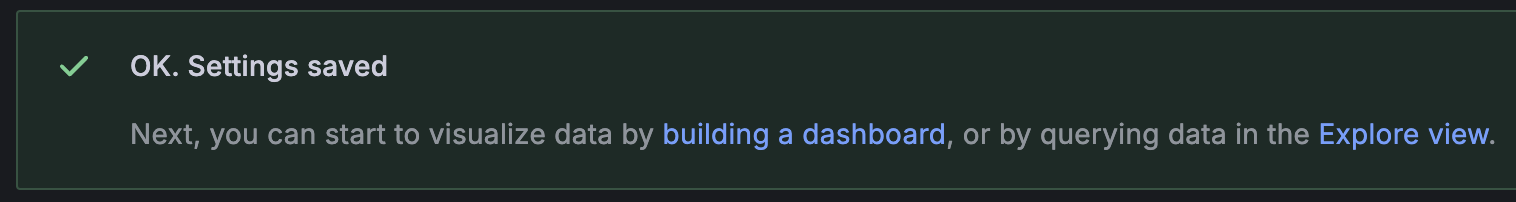

On valide que tout est ok via le bouton Save & Test

Success

Cliquez maintenant sur Explore view pour voir les données disponibles via l'API

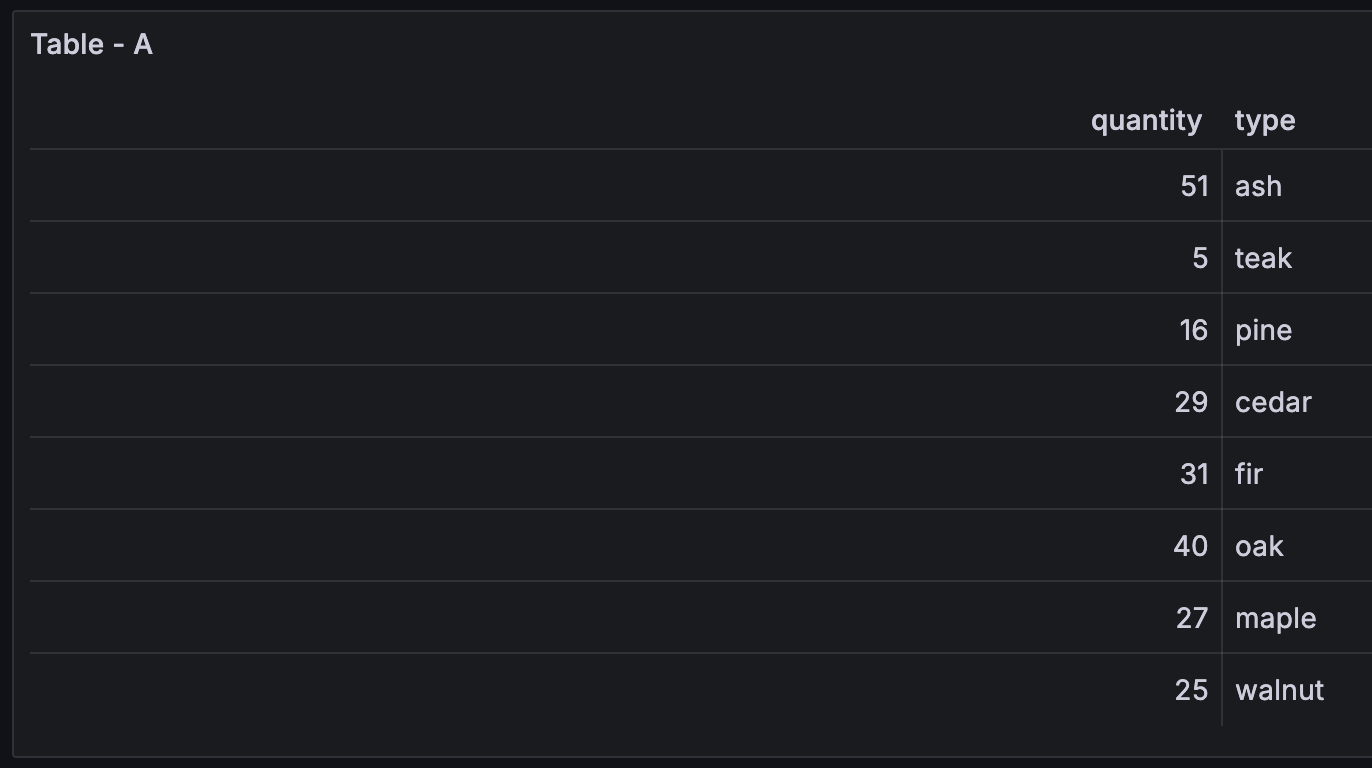

On observe que l'on a bien les données en temps réel du stock:

Configuration du dashboard

Retournez dans Dashboard et ajoutez un nouveau intitulé API.

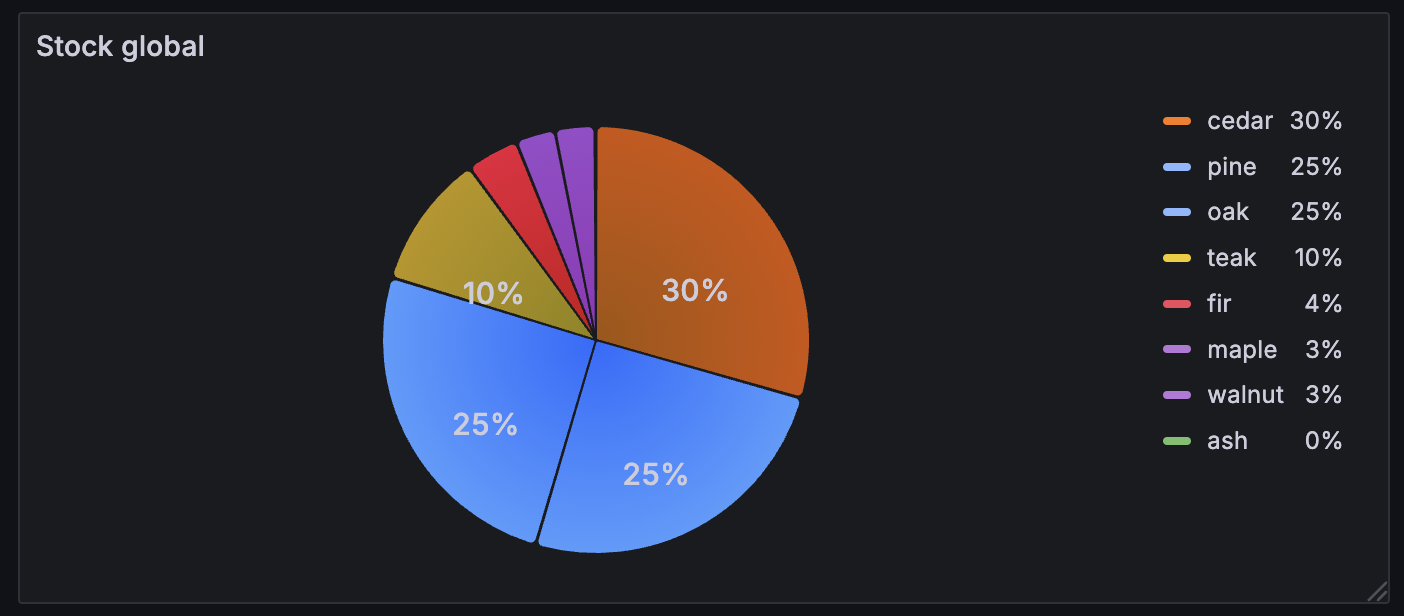

Ajoutez une visualisation utilisant notre nouvelle datasource api-lumbercamp:

• type `Pie chart``
• affichant les portions avec leur pourcentage par type de bois

Success

Il serait aussi intéressant d'avoir une visualisation montrant les stocks "à risque" facilement.

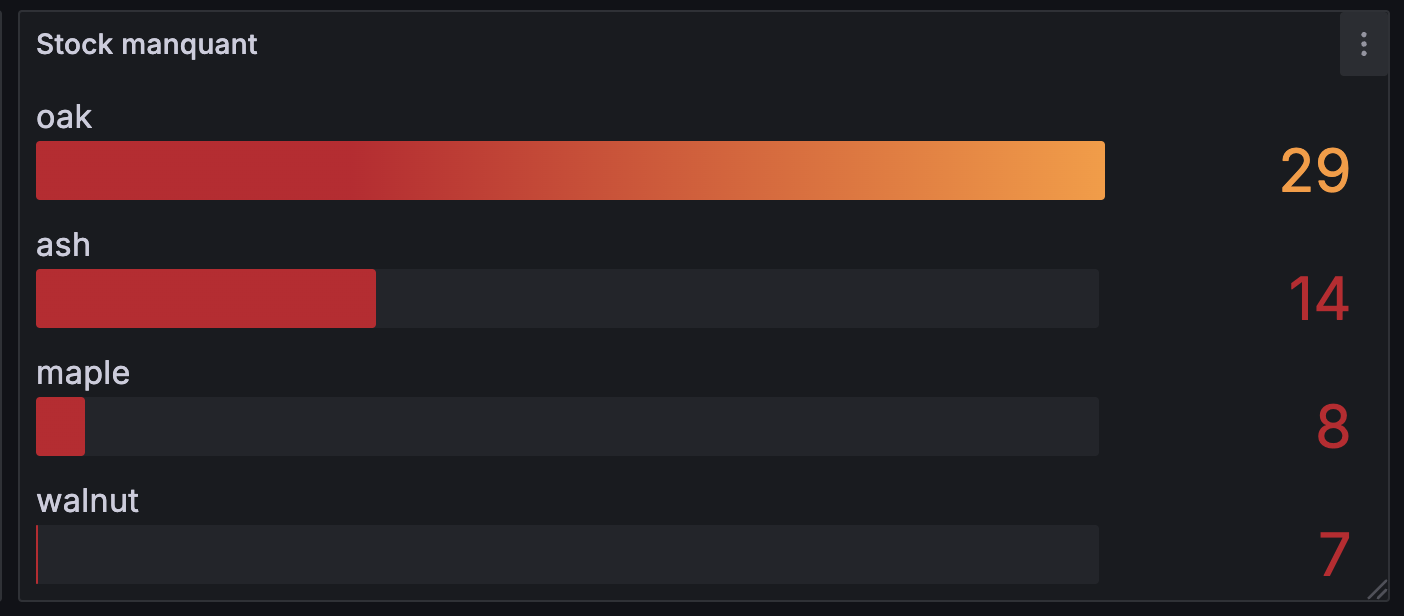

En dupliquant le widget précédent, configurez-en un nouveau n'affichant que les stocks en-dessous de 30 pièces disponibles.

Success

Spoiler la solution est là

• Widget de type "Bar gauge" en affichage horizontal
• 2 transformations
  • Filtrer les stocks supérieurs à 30
  • Ordonner les données en mode décroissant
• Configurer les thresholds
  • Base en rouge
  • 30 en orange
